具體內容:
系統構造
鋁板吊頂幕墻系統采用構件式結構設計,面板四周折邊,利用鋁合金角碼通過不銹鋼螺釘與支承骨架連接。
分布位置
鋁板吊頂幕墻系統位于塔樓46F-49F空中花園頂部位置。

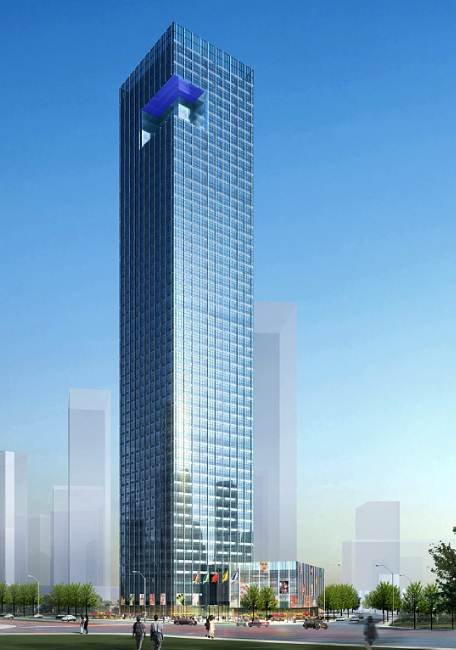

鋁板幕墻位置示意圖
面板設計
2.5mm 厚鋁單板,表面氟碳噴涂處理
結構設計
1、鋁板吊頂幕墻系統采用密封式設計,接縫處采用打耐候密封膠密封,保證了整個鋁板系統防水性能。
2、鋁板吊頂幕墻系統龍骨采用L50*5mm鍍鋅角鋼,橫、縱向龍骨間采用焊接固定。
3、首先通過放線定位彈線確定龍骨的安裝位置,將連接件鍍鋅鋼角碼用 點焊臨時固定在龍骨上。然后通過誤差調節進行隨后的焊接固定。
4、鋁板吊頂幕墻系統鋁面板與龍骨間利用鋁合金角碼通過不銹鋼螺釘進行固定,首先,鋁面板四周利用鉚釘將鋁合金固定角碼與面板固定,施工人員將面板搬運就位后調整誤差,再利用不銹鋼螺釘與骨架進行固定;最后,在分隔縫位置采用泡沫條填塞并打密封膠密封,保證整個系統的水密性。

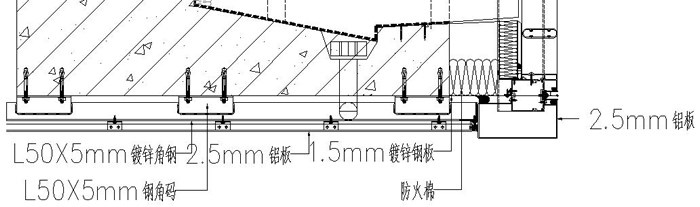

鋁板鋁板吊頂節點圖
